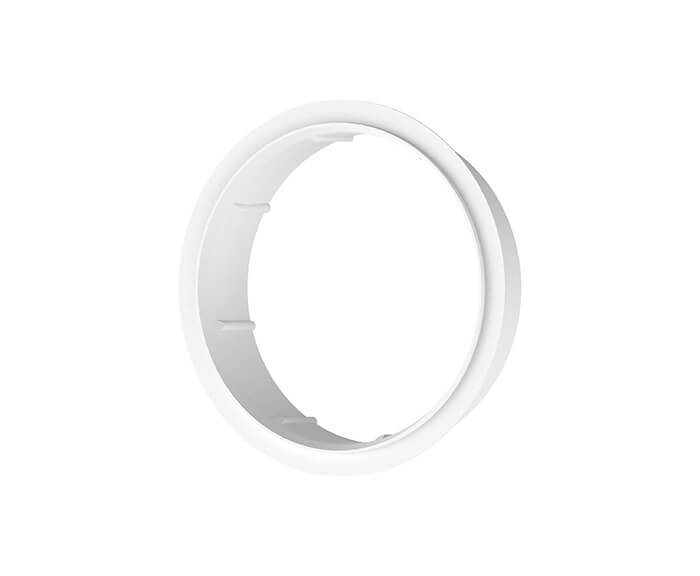

Stos K7 Ø100 för instick i kanal

Passar till fläkten Klimat k7 och i väggrör/spiro med en diameter om Ø100 mm

Kanal Ø: Ø100 mm
Placering: Vägg eller tak
Passar: Klimat K7

Diameter: Ø116 mm
Djup: 15 mm
Vikt: 20g

Färg: Vit (RAL 9016)
Material: ABS plast

Värmeåtervinning verkningsgrad: 87,7 %
Tilluftsflöde (m³/h) per par: 5-20 m³/h
Tilluftsflöde (l/h) per par: 1,4-5,6 l/sek
Energiförbrukning per par: 1-4,5 W
Specifik energiförbrukning: 0,2 W/m³/h
Spänning: 12 V SELV
Fuktåtervinning: 20-30%
Ljudtrycksnivå (lab.värde): 16,8-38,1 dB. Ljudnivå vid 70 % av fläktens maximala effekt: 47 db
Ljudtrycksskillnad:
43 db
Längd: 300 mm
Väggtjocklek att rekommendera: 300-700 mm
Kärnborr Ø: 162 mm
Typ: ingår i LUNOS 160-serie
RoHS och WEEE kompatibel
EnEV och DIN 1946-6 kompatibel
Testad enligt DIN 308 och DIBt Standard
Lanseringsår: 2014
Beställ Nr: 039 979

Två EC-Motorer försörjer två vändande luftströmmar för till- och frånluft

Innerkåpa och yttergaller medföljer
Lämpad för nybyggnation och renoveringar av bostadsfastigheter
Väggtjocklek minst 300 mm

Att montera ventilationssystemet LUNOS e² är enkelt

Följande delar krävs för att montera LUNOS Ego, mekanisk ventilation med värmeåtervinning

Lunos-ego-med-innerkapa

LUNOS eᵍᵒ med innerkåpa

Monteringsror-till-lunos-ventilationssystem

Ett monteringsrör

Ytterkapa-tiull-lunos-ventilationssystem

En ytterkåpa

Transformator-till-lunos-ventilationssystem

En transformator

Styrenhet-till-lunos-ventilationssystem

En styrenhet

Mellanväggsadapter-till-lunos-ventilationssystem

Mellanväggsadapter

LUNOS eᵍᵒ är synnerligen lämplig för prefabricerade hus. I dessa fall sätts monteringsrören in i väggarna redan på husfabriken oavsett om dessa gjuts eller snickras, och man kan även dra lågströmskablarna i väggarna då.

Så här går det till:
1. Bestäm var man vill montera eᵍᵒ.
2. Gör hål i väggen, vanligtvis med 162 mm kärnborr. (kan inte monteras i vertikala schakt)
3. För in monteringsrör med rätt längd, fäst dessa med bygglim.
4. Sätt upp innerkåpan med hjälp av medföljande borrmall.
5. Dra kablar från fläktenheten till styrenheten som placeras i väggdosa i samma rum, för fuktstyrningsfunktionen.
6. Koppla ihop styrenheten med transformatorn. 12 V
7. Koppla ihop transformatorn med starkströmsnätet. 230 V. (Kräver behörig elektriker)
8. Sätt på yttergaller eller ytterkåpa.
9. Sätt i filter och innerhuv
10. Njut av frisk och värmeåtervunnen luft genom ditt nya decentraliserade ftx-system från LUNOS.

För komplett monteringsmanual på svenska, klicka här

Här är en kort film producerad av tillverkaren LUNOS som illustrerar hur man monterar. (Vissa nationella skillnader i montage och byggteknik kan förekomma.)
