LUNOS RA 15-60

Låg ljudnivå

Tystgående även vid högt tryck. Radialfläktar till frånluftsserien är redan väl kända från LUNOS. För första gången används radialfläktar i ett 160-rör. Således är fördelarna från båda typerna väl länkade: Den tysta radialfläkten i kombination med konstant tryck och de behändiga installationsmåtten av röret resulterar till en högkvalitativ frånluftsfläkt. RA 15-60 avger med de aerodynamiskt optimerade fläktbladen i kombination med ljudabsorbenter oväntat lågt ljud och även optimalt ljudisolerande från ljudet utifrån.

Senaste motorteknologin

Den nya radialmotorn EG i kombination med höljet ger RA 15-60 exceptionellt goda driftsegenskaper. Flödeshastigheten kan justeras i enlighet med styrprogrammet i tre eller fyra nivåer (15, 30, 45 och 60 m3 / h).

Bästa prestanda för miljön

RA 15-60 har en strömförbrukning på endast 0,04-0,12 W/m³/h och är oöverträffat energi- och kostnadseffektiv och bidrar därmed aktivt till miljöskyddet.
Enter the name for this tabbed section: Information

Information om LUNOS RA 15-60

LUNOS RA 15-60 Frånluftsventilation är en modern ventilationsenhet som leder ut den förbrukade inomhusluften på ett snabb och effektivt sätt. Namnet står för Abluft Radial 15-60 kubikmeter. Genom att vara en del i LUNOS 160-serie som alla använder ett 160 mm monteringsrör, så har man den fördelen att alla yttre och inre tillbehör passar mellan exempelvis friskluftsventilen LUNOS ALD 160 och frånluftsenheten LUNOS RA 15-60, så att man får ett enhetligt utseende i sitt hem, både på insidan och utsidan, samt en ventilation med de bästa förutsättningarna.

Med sin design har fläkten en tyst drift och stänger samtidigt effektivt ute ljud från utemiljön. LUNOS RA 15-60 arbetar med en radialfläkt som arbetar med konstant tryck och stor kapacitet, till skillnad från mer vanligt förekommande axialfläktarna.

Fläkten drivs av en mycket strömsnål motor vilket är bra för både ekonomi och miljö, och har ett filter som är lätt att ta ut och rengöra, så slipper man dammig rörkanal och slipper insekter som tar sig in den vägen. Strömmen kommer från en transformator från LUNOS som omvandlar 230 V till 12 V DC och går via en styrenhet, exempelvis LUNOS Smart Comfort Control.

Räkneexempel på förbrukning för LUNOS RA 15-60

Enheten drar i genomsnitt 3,9 watt per timme, 24 h per dygn i 365 dagar ger 34,1 kilowattimmar. Räknar man på 1 kr per kWh så innebär det att driftkostnaden är 34 kr per år!

Installation görs enkelt av lokal byggare med minimala ingrepp i husets interiör och ingen negativ påverkan vad gäller boyta.
Man kan också passa på att använda befintliga ventilationskanaler om sådana redan finns.

LUNOS RA 15-60 kan även regleras med fuktstyrning och anpassar då drift efter behov, perfekt i våtutrymme samt utrymmen där fukt behöver ventileras ut! Den är dock inte klassad för våtzon 1, då är istället LUNOS Silvento ett lämpligare val.

  • RoHS och WEEE kompatibel
  • EnEV och DIN 1946-6 kompatibel
Enter the name for this tabbed section: Teknisk data
Frånluftsflöde (m³/h): 15-60 m³/h
Frånluftsflöde (l/h): 4,1-30,6 lit/sek
Energiförbrukning: 0,6-7,2 W
Matningsspänning/frekvens: 12 V DC
Ljudtrycksnivå (lab.värde): 22-35 dB
Ljudtrycksskillnad: 50 db
Längd: 153 mm
Väggtjocklek: 170-5000 mm
IP-klass: IP20
Ø kärnborr: 162 mm
Typ: Ingår i LUNOS 160-serie
Beställ Nr: 039 996
Enter the name for this tabbed section: Montering

Montering av LUNOS RA 25-60

LUNOS RA 15-60 är synnerligen lämplig för prefabricerade hus. I dessa fall sätts monteringsrören in i väggarna redan på husfabriken oavsett om dessa gjuts eller snickras, och man kan även dra strömkabel i väggarna då.

Så här går det till:
  1. Bestäm var man vill montera LUNOS RA 15-60.
  2. Gör hål i väggen, vanligtvis med 162 mm kärnborr. (kan inte monteras i vertikala schakt)
  3. För in monteringsrör med rätt längd, fäst dessa med bygglim.
  4. Sätt upp innerkåpan med hjälp av medföljande borrmall.
  5. Dra kablar från fläktenheten till styrenheten som placeras i väggdosa i samma rum, för fuktstyrningsfunktionen.
  6. Koppla ihop styrenheten med transformatorn. 12 V
  7. Koppla ihop transformatorn med starkströmsnätet. 230 V. (Kräver behörig elektriker)
  8. Sätt på yttergaller eller ytterkåpa.
  9. Sätt i filter och innerhuv
  10. Nu har du ett välventilerat utrymme som är vänligt för miljön med LUNOS RA 15-60

Följande delar krävs för att montera LUNOS LUNOS RA 5-60

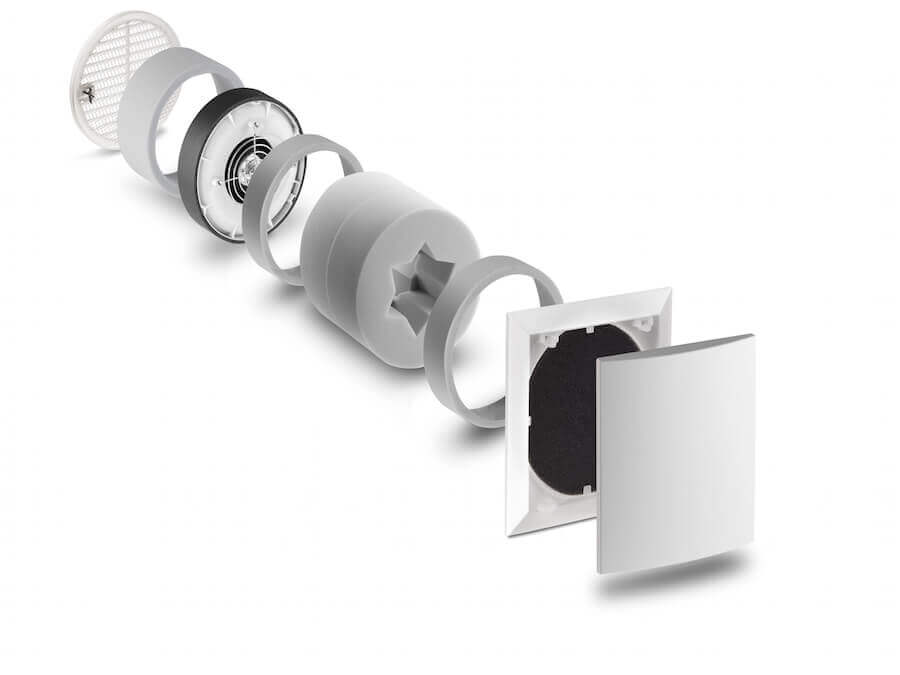

LUNOS-frånluftsflakt-RA-15-60
Fläktenhet
Monteringsror till LUNOS RA 15-60
Ett monteringsrör
Yttergaller till LUNOS RA 15-60
Yttergaller
Innerkapa till LUNOS RA 15-60
Innerkåpa
Transformator till LUNOS RA 15-60
Transformator

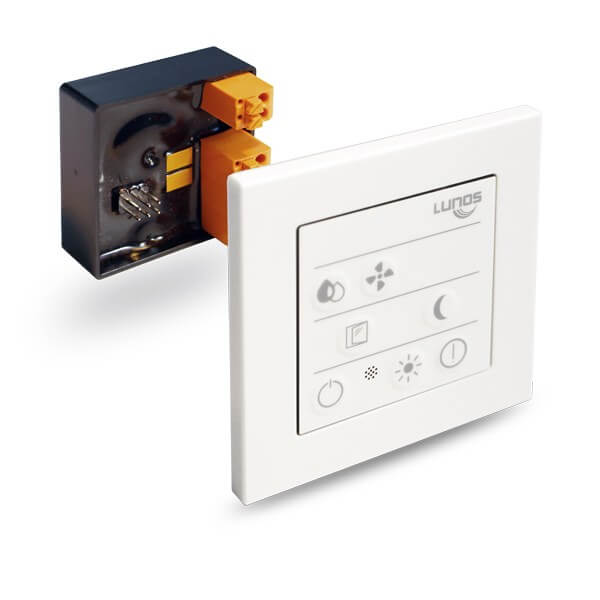

Styrenhet-LUNOS-Smart-Comfort
Styrenhet
